Drones Icare à l’UAV Show 2023 : expertise en photogrammétrie
Drones Icare a participé à l’UAV Show 2023, le salon européen du drone professionnel organisé à Bordeaux-Mérignac, en tant que partenaire privilégié. L’occasion de présenter deux projets de photogrammétrie menés en conditions réelles, et de mesurer ce que représente concrètement ce type de mission en volume de données et en temps de traitement.
L’UAV Show, salon de référence du drone professionnel
Pionnier depuis 2010, l’UAV Show s’impose comme le salon de référence en France pour le drone professionnel et ses applications. Il réunit l’ensemble des acteurs de la filière, des fournisseurs jusqu’aux donneurs d’ordres finaux.
Cet événement biennal se déroule désormais sur trois jours : deux journées de convention d’affaires et une journée entièrement consacrée aux démonstrations de vols. Résolument tourné vers l’international, il accueille un nombre croissant d’exposants, d’intervenants et de visiteurs venus du monde entier.

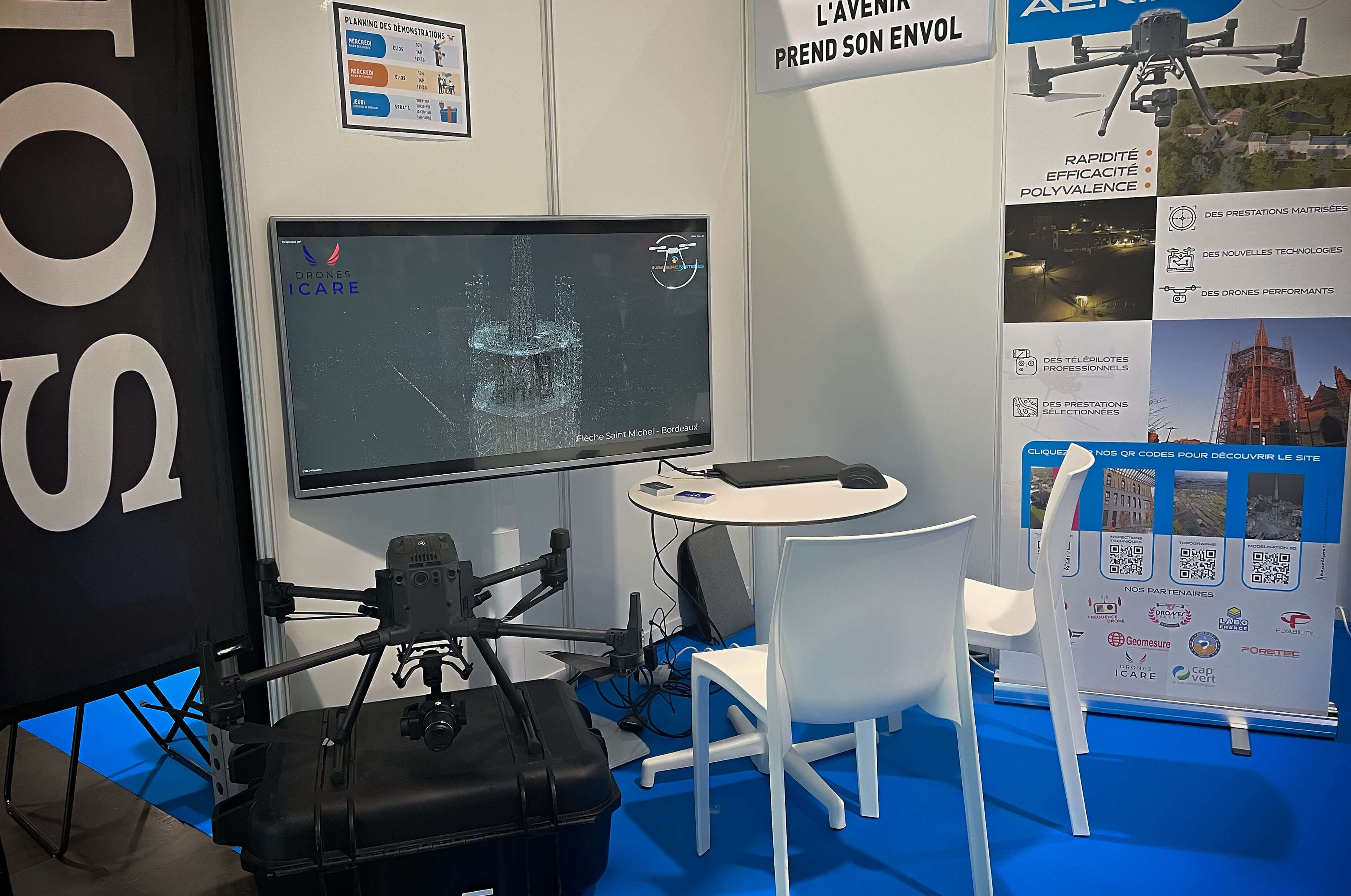

Deux projets de photogrammétrie présentés sur le stand
Drones Icare a présenté deux vidéos illustrant des missions de photogrammétrie drone menées sur des sites très différents. Elles montrent l’écart considérable qui sépare deux relevés selon l’objet capté et la précision recherchée.
Modélisation de la flèche de la basilique Saint-Michel à Bordeaux
- 2 300 photos captées par un DJI M300 équipé d’une caméra P1
- 33 Go de données brutes
- 202 millions de points dans le nuage de points
- 24 heures de traitement informatique
Un ouvrage vertical de cette hauteur impose une captation en spirale, avec un recouvrement important entre les clichés et des angles multiples sur chaque détail de la pierre. C’est ce qui explique le nombre de photos et la densité du nuage de points : la finesse du modèle final dépend directement du nombre de points de vue sur chaque élément.
Suivi de chantier d’une maison d’architecte en Corrèze
- 400 photos
- 10 Go de données brutes
- 8 heures de traitement informatique
Sur un suivi de chantier par drone, la logique est différente. Le vol est automatisé, la trajectoire régulière, et l’objectif est de produire une orthophoto et un modèle exploitables pour mesurer l’avancement et calculer une cubature, phase par phase. Moins de photos, mais un besoin de répétabilité entre chaque campagne.
Ce que ces chiffres disent d’une mission photogrammétrique
Un facteur six sur le nombre de photos et un facteur trois sur le temps de traitement entre les deux projets : le relevé n’est pas une prestation standardisée. Le volume de captation dépend de la géométrie de l’objet, des accès, de la précision attendue et de l’usage final des données.
Dans les deux cas, la chaîne reste la même : analyse de la zone et démarches réglementaires, vol planifié, calage par GCP ou correction RTK pour atteindre la précision centimétrique, puis traitement produisant nuage de points, orthophoto géoréférencée, modèle 3D ou cubature. Les livrables sont fournis en Lambert 93 ou dans le référentiel local, dans des formats compatibles BIM et SIG.
Le temps de vol est rarement ce qui coûte le plus cher sur une mission de photogrammétrie. Ce sont la préparation et le traitement.
Les prestations présentées sur le salon
- photogrammétrie et relevés 3D : nuage de points, orthophoto, MNT, cubature
- inspection par drone de toitures, façades et ouvrages
- thermographie photovoltaïque et bâtiment
- suivi de chantier et captation audiovisuelle
Drones Icare intervient sur l’ensemble de la Gironde et de la Nouvelle-Aquitaine, et prend en charge les démarches préfecture, mairie et zones sensibles. Vous envisagez une étude nécessitant de la photogrammétrie ? Interrogez-nous sur votre projet.
Un projet nécessitant un relevé photogrammétrique ?
Patrimoine, chantier, site industriel : décrivez-nous votre besoin et le niveau de précision attendu. Nous vous répondons sous 24 h ouvrées.
Questions fréquentes
Qu’est-ce que l’UAV Show ?
C’est le salon européen du drone professionnel, organisé à Bordeaux-Mérignac depuis 2010. Cet événement biennal réunit toute la filière, des fournisseurs aux donneurs d’ordres, sur deux journées de convention d’affaires et une journée de démonstrations de vols.
Pourquoi la modélisation de la basilique a-t-elle nécessité 2 300 photos ?
Parce qu’un ouvrage vertical et très détaillé impose une captation en spirale, avec un fort recouvrement et plusieurs angles sur chaque élément de la pierre. La densité du nuage de points final, 202 millions de points ici, dépend directement du nombre de points de vue disponibles sur chaque détail.
Combien de temps prend le traitement d’un relevé photogrammétrique ?
Cela dépend du volume capté. Sur les deux projets présentés, le traitement a demandé 24 heures de calcul pour la flèche de la basilique Saint-Michel et 8 heures pour le suivi de chantier en Corrèze. Le temps machine s’ajoute au contrôle et à la mise en forme des livrables.
Quelle précision atteint un relevé par photogrammétrie drone ?
La précision centimétrique est atteinte grâce aux points de calage au sol (GCP) et à la correction RTK. Les livrables sont géoréférencés en Lambert 93 ou dans le référentiel local du projet.
La photogrammétrie s’applique-t-elle au patrimoine comme au chantier ?
Oui, mais avec des protocoles différents. Le patrimoine demande une captation dense et multi-angles pour restituer la géométrie et les détails. Un chantier demande surtout de la répétabilité entre les campagnes, pour comparer les modèles et calculer des cubatures fiables.
